Le condensateur est l’un des composants les plus utiles d’un circuit électrique, même s’il reste souvent discret. Si tu te demandes à quoi il sert vraiment, retiens déjà ceci : il stocke temporairement de l’énergie, puis la restitue au bon moment. Dans la pratique, cela permet de stabiliser une alimentation, de filtrer les parasites, de créer des temporisations et d’aider certains appareils à démarrer correctement. Sans condensateur, beaucoup de circuits seraient instables, bruyants ou tout simplement moins fiables.
L’essentiel a retenir : le condensateur sert à stocker puis restituer de l’énergie électrique au bon moment.
- Il stabilise la tension dans un circuit.
- Il filtre le bruit et les parasites électriques.
- Il peut créer des délais et des temporisations.
- Il aide au démarrage de certains appareils.
- Sa capacité, sa tension et son type doivent être adaptés à l’usage.
- Un mauvais choix de condensateur peut provoquer des pannes ou une surchauffe.
Fonctionnement d’un condensateur
Un condensateur est un composant électronique qui stocke de l’énergie sous forme de champ électrique. Concrètement, il est constitué de deux armatures conductrices séparées par un matériau isolant, appelé diélectrique. Quand une tension est appliquée, des charges s’accumulent sur les plaques. Quand le circuit en a besoin, le condensateur restitue cette énergie.
Dans ton cas, ce mécanisme est utile dès qu’un circuit doit absorber une variation rapide, lisser une alimentation ou fournir un petit “coup de pouce” énergétique. C’est pour cela qu’on le retrouve dans des appareils très variés : alimentation, audio, moteurs, minuterie, électronique de commande, etc.
Ce que cela change dans un circuit
Le condensateur ne “produit” pas d’énergie comme une batterie. Il la stocke brièvement puis la rend disponible. Cette différence est importante : une batterie fournit de l’énergie sur une durée longue, alors qu’un condensateur agit très vite, sur des temps courts. Dans la pratique, c’est ce qui le rend si efficace pour absorber les pics, lisser les tensions et répondre aux variations instantanées du signal.
Capacité et charge électrique
La capacité d’un condensateur mesure sa faculté à stocker une charge électrique. Elle s’exprime en farads, le plus souvent en microfarads (µF), nanofarads (nF) ou picofarads (pF). Plus la capacité est élevée, plus le condensateur peut emmagasiner de charge pour une même tension.
Concrètement, un petit condensateur sera plutôt utilisé pour le filtrage de signaux rapides ou le découplage, tandis qu’un condensateur de plus forte capacité servira davantage au lissage d’alimentation ou aux circuits temporisés. C’est une erreur fréquente de penser qu’“un condensateur vaut un autre” : en réalité, la valeur choisie change directement le comportement du circuit.
Charge, décharge et polarité
Certains condensateurs sont polarisés, notamment les condensateurs électrolytiques. Cela signifie qu’ils doivent être branchés dans le bon sens. Si tu inverses la polarité, tu risques une dégradation rapide, une fuite, voire une destruction du composant. D’autres condensateurs, comme les modèles céramiques ou film, ne sont pas polarisés et sont donc plus simples à utiliser dans des montages courants.
Stockage et décharge de l’énergie
Le rôle du condensateur dans un circuit électrique est d’accumuler de l’énergie puis de la restituer quand la tension chute ou quand le signal l’exige. Dans les faits, il agit comme un petit réservoir très réactif. C’est ce qui lui permet de compenser des baisses momentanées d’alimentation, de soutenir un signal ou d’amortir une variation brutale.
On constate souvent que ce comportement est recherché dans les circuits sensibles : audio, alimentation à découpage, cartes électroniques, systèmes de commande. Sans cette réserve locale d’énergie, le circuit pourrait subir des à-coups, du bruit ou des dysfonctionnements intermittents.
Pourquoi la décharge est si importante
La décharge contrôlée du condensateur est ce qui permet de créer un effet utile dans le temps. Par exemple, dans un circuit temporisé, le condensateur se charge progressivement à travers une résistance, puis se décharge selon une vitesse calculée. Ce principe simple sert à déclencher une action après un délai précis. C’est très utilisé dans les minuteries, les clignotants, les démarrages progressifs ou certains circuits de protection.
Utilisation dans les circuits de filtrage
Les condensateurs sont indispensables dans les circuits de filtrage. Leur rôle est d’atténuer les variations indésirables d’un signal électrique, de réduire les parasites et de lisser une tension d’alimentation. Dans la pratique, ils servent souvent à éliminer une partie du bruit haute fréquence ou à transformer une tension pulsée en tension plus stable.
Si tu rencontres un problème de ronflement dans un montage audio, de microcoupures dans une alimentation ou de comportement instable d’un module électronique, le filtrage par condensateur fait souvent partie de la solution. Ce n’est pas magique, mais c’est l’un des premiers leviers à vérifier.
Filtrage : comment ça marche concrètement ?
Le condensateur laisse passer plus facilement les variations rapides que les composantes continues, selon son emplacement dans le circuit. C’est pourquoi il peut court-circuiter les parasites vers la masse dans certains montages, ou lisser une tension dans une alimentation. Le choix de la valeur et du type de condensateur est alors déterminant : un mauvais dimensionnement filtre mal, ou filtre trop lentement.
Rôle dans les circuits temporisés
Un condensateur joue aussi un rôle central dans les circuits temporisés. Associé à une résistance, il permet de définir une constante de temps. Autrement dit, on peut prévoir combien de temps il mettra à se charger ou à se décharger. C’est cette propriété qui permet de créer des délais, des impulsions ou des séquences de fonctionnement.
Dans la pratique, ce principe est utilisé pour retarder l’activation d’un relais, générer un clignotement, provoquer une remise à zéro ou stabiliser une commande électronique. Si tu cherches à comprendre un circuit qui “attend avant d’agir”, le condensateur est souvent au cœur du mécanisme.
Avec résistance et transistor
Lorsqu’il est associé à un transistor, le condensateur peut piloter un basculement à un instant donné. La résistance contrôle la vitesse de charge, le condensateur stocke l’énergie, et le transistor transforme cette évolution en action électrique. Ce montage est très courant dans les automatismes simples et les circuits de commande.
Facteurs influençant les performances des condensateurs
Les performances d’un condensateur dépendent de plusieurs paramètres. Si tu veux choisir le bon composant, il ne faut pas regarder seulement la capacité. Dans la réalité, la tension nominale, la tolérance, la technologie et les conditions d’utilisation comptent tout autant.
- Dimensions du condensateur : elles influencent souvent la capacité disponible et la dissipation thermique.
- Capacité : elle détermine la quantité d’énergie stockable.
- Tension nominale : elle doit toujours être supérieure à la tension réelle du circuit.
- Tolérance : elle indique l’écart possible entre la valeur annoncée et la valeur réelle.
- Résistance série équivalente (ESR) : plus elle est faible, meilleur est le comportement en filtrage et en impulsion.
- Température et fréquence : elles peuvent modifier les performances, surtout dans les circuits exigeants.
Dans la majorité des cas, les problèmes viennent d’un condensateur mal adapté à la tension, à la température ou au type de signal. C’est souvent plus important que la seule valeur en µF ou en nF.
Types de condensateurs couramment utilisés
Il existe plusieurs familles de condensateurs, et chacune répond à un besoin précis. Le bon choix dépend du circuit, de la fréquence, de la stabilité attendue et de l’encombrement disponible. Voici les principaux types que tu rencontres le plus souvent en pratique.
- Les condensateurs à film : fiables, stables et adaptés à de nombreux circuits de filtrage et d’audio.
- Les condensateurs céramiques : compacts, rapides et très utilisés pour le découplage et les hautes fréquences.

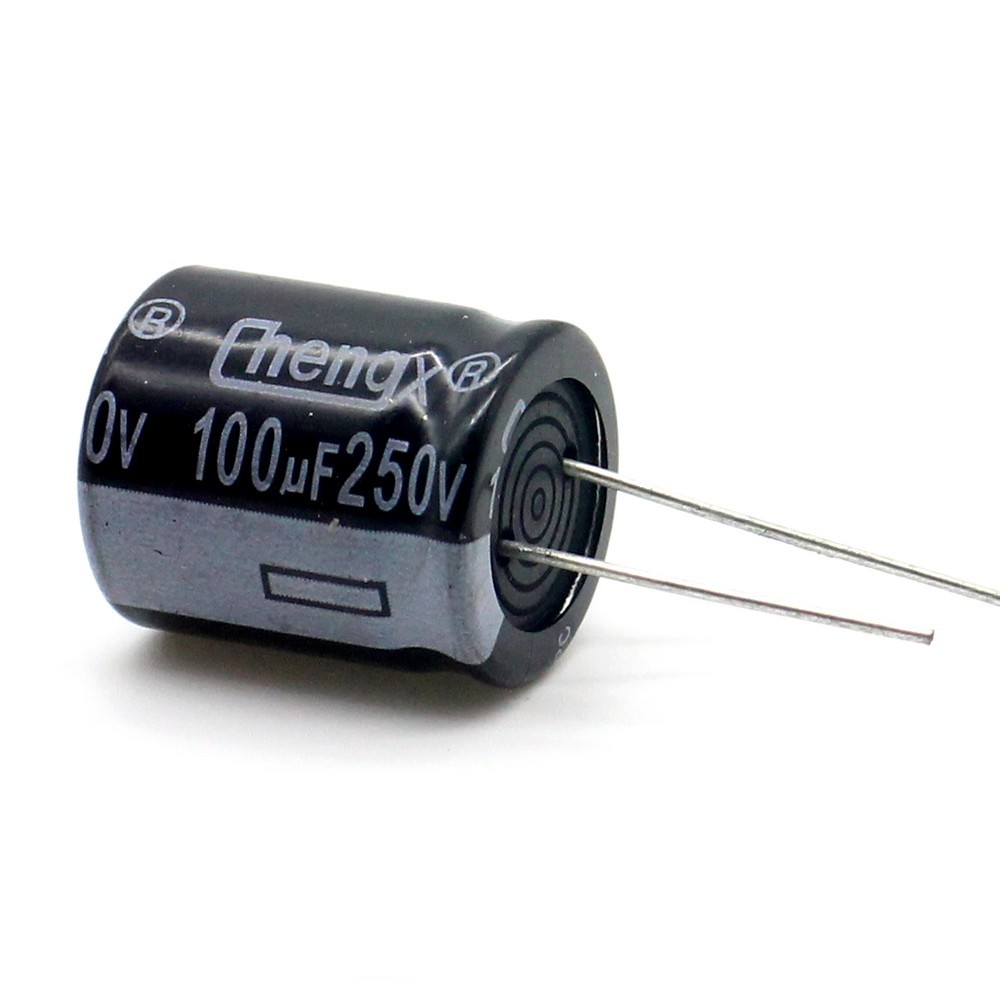

- Les condensateurs électrolytiques : utiles pour les fortes capacités, notamment en alimentation.
- Les condensateurs au tantale : compacts et performants, mais à utiliser avec prudence selon le circuit.
Comment choisir le bon type ?
Concrètement, si tu veux lisser une alimentation, un électrolytique est souvent pertinent. Si tu veux supprimer des parasites proches d’un circuit intégré, un céramique est très souvent plus adapté. Si tu cherches de la stabilité et de bonnes performances audio, le film est souvent un excellent choix. Le bon réflexe consiste à partir du besoin réel du circuit, pas seulement de la valeur de capacité.
Erreurs fréquentes à éviter
Sur le terrain, on voit souvent les mêmes erreurs. Elles paraissent mineures, mais elles peuvent provoquer des pannes difficiles à diagnostiquer.
- Choisir une tension nominale trop faible : le condensateur s’abîme vite ou peut casser.
- Inverser la polarité d’un condensateur électrolytique : c’est une cause classique de défaillance.
- Prendre une capacité “au hasard” : le circuit peut devenir trop lent, trop instable ou inefficace.
- Ignorer la température : certains condensateurs vieillissent beaucoup plus vite dans un environnement chaud.
- Oublier l’ESR : dans les alimentations et les circuits rapides, ce point compte énormément.
Si tu hésites encore, la bonne méthode consiste à vérifier trois choses avant d’acheter : la capacité, la tension nominale et le type de condensateur. Ensuite, tu peux affiner avec la tolérance et l’ESR selon l’usage.
Applications concrètes du condensateur
Le condensateur est partout dans l’électronique du quotidien. Dans une alimentation, il lisse la tension après redressement. Dans un ampli audio, il aide à réduire les parasites et à stabiliser le signal. Dans un moteur, il peut aider au démarrage ou au fonctionnement. Dans un circuit de temporisation, il définit le délai. Dans un appareil numérique, il découple les alimentations locales pour éviter les chutes de tension brusques.
Ce que cela implique pour toi, c’est simple : si un appareil électronique fonctionne mal, le condensateur fait partie des composants à suspecter en priorité, surtout s’il y a des symptômes comme un démarrage difficile, des coupures, un bruit anormal ou une instabilité de tension.
FAQ
Qu’est-ce qu’un condensateur ?
Un condensateur est un composant électronique qui stocke temporairement de l’énergie électrique. Il la restitue ensuite selon les besoins du circuit. En pratique, il sert à stabiliser, filtrer ou temporiser un signal.
À quoi sert un condensateur dans un circuit électrique ?
Un condensateur sert à stocker puis libérer de l’énergie au bon moment. Il permet notamment de lisser une tension, de réduire le bruit et de créer des délais. C’est un composant clé dans de nombreux montages électroniques.
Comment fonctionne un condensateur ?
Un condensateur fonctionne grâce à deux armatures séparées par un isolant. Quand une tension est appliquée, il accumule des charges, puis il les restitue quand le circuit en a besoin. Ce cycle charge-décharge est au cœur de son rôle.
Qu’est-ce qu’un circuit de filtrage ?
Un circuit de filtrage sert à atténuer les parasites et à améliorer la qualité d’un signal électrique. Il utilise souvent des condensateurs pour réduire le bruit ou lisser une alimentation. C’est très courant en électronique analogique et en alimentation.
Quels sont les facteurs qui influencent les performances des condensateurs ?
Les performances dépendent surtout de la capacité, de la tension nominale, de la tolérance, de l’ESR et de la température de fonctionnement. Le type de condensateur compte aussi beaucoup selon l’usage. Un mauvais choix peut dégrader le circuit ou réduire sa durée de vie.
Quels sont les types de condensateurs couramment utilisés ?
Les types les plus courants sont les condensateurs à film, céramiques, électrolytiques et au tantale. Chacun a ses avantages selon la capacité recherchée, la fréquence et la stabilité attendue. Le choix dépend du besoin réel du circuit.
Comment un condensateur stocke-t-il l’énergie ?
Un condensateur stocke l’énergie sous forme de champ électrique entre ses deux armatures. Plus la capacité est élevée, plus il peut emmagasiner de charge pour une tension donnée. Il ne stocke pas l’énergie comme une batterie, mais de manière plus rapide et plus temporaire.
Comment un condensateur fonctionne-t-il dans un circuit temporisé ?
Dans un circuit temporisé, le condensateur se charge et se décharge selon une vitesse définie par les composants associés. Cette évolution crée un délai exploitable pour déclencher une action. C’est le principe de base de nombreuses temporisations électroniques.
Quels sont les avantages des condensateurs dans les circuits électroniques ?
Les condensateurs améliorent la stabilité, réduisent le bruit et permettent de gérer les variations rapides de tension. Ils sont aussi utiles pour le filtrage, le découplage et les temporisations. Leur polyvalence en fait un composant indispensable.
Quels sont les inconvénients des condensateurs dans les circuits électroniques ?
Les condensateurs peuvent vieillir, perdre en performance ou se détériorer s’ils sont mal choisis. Certains sont polarisés et doivent être montés dans le bon sens. Leur comportement dépend aussi fortement de la température, de la fréquence et de la qualité du composant.
