Si tu dois dimensionner ou optimiser un tableau électrique triphasé, l’enjeu n’est pas seulement de “faire rentrer les appareils”. Ce qui compte vraiment, c’est de répartir correctement les charges, de choisir un coffret adapté, de respecter les protections et de garder une installation stable dans la durée. Dans la pratique, un tableau triphasé bien pensé limite les surchauffes, réduit les déclenchements intempestifs et améliore la fiabilité de l’ensemble de l’installation.
Tu te demandes sûrement quelle taille choisir, comment équilibrer les phases, ou encore quelles vérifications faire pour éviter une erreur coûteuse. Dans cet article, je vais te montrer concrètement comment raisonner ton tableau électrique triphasé, quels sont les points de vigilance à ne pas négliger, et comment éviter les pièges les plus fréquents.
L’essentiel a retenir : un tableau électrique triphasé performant repose sur trois piliers : un bon équilibrage des phases, un dimensionnement cohérent du coffret et des protections adaptées à la charge réelle.
- Un déséquilibre entre phases peut provoquer échauffement, usure et déclenchements.
- La taille du tableau dépend du nombre de circuits, des protections et du câblage.
- Les sections de câbles doivent être choisies selon le courant et la longueur.
- La mise à la terre et les protections sont indispensables pour la sécurité.
- Une vérification régulière limite les pannes et les risques de surchauffe.
- Le respect des normes évite les non-conformités et les mauvaises surprises.

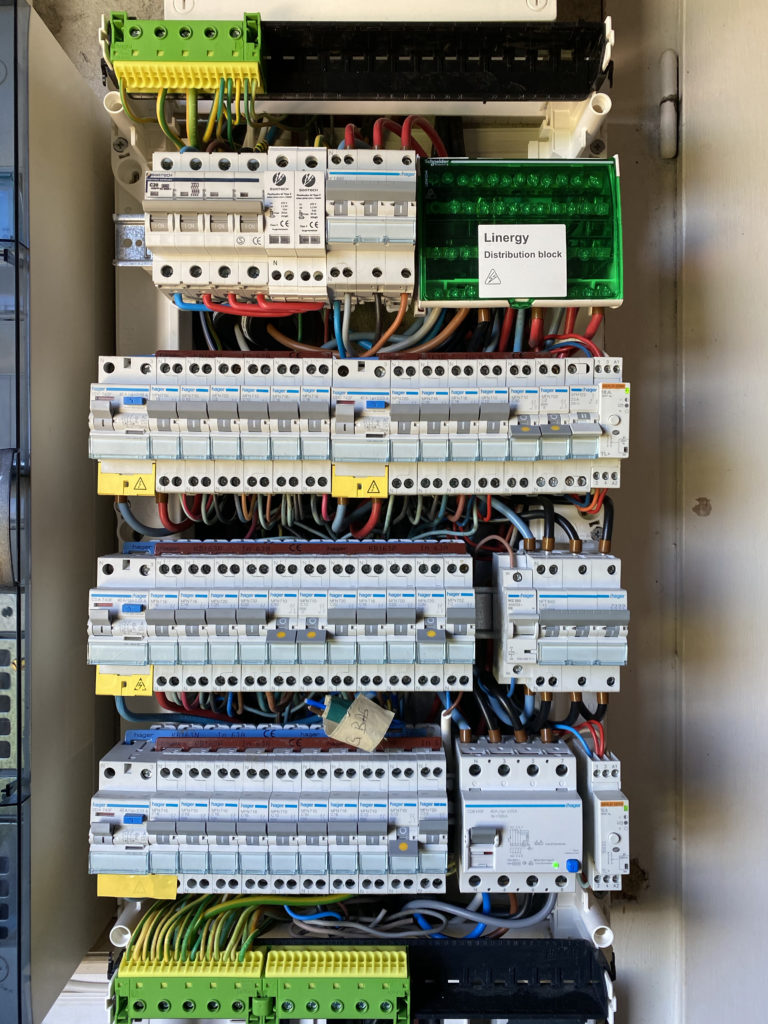

Les avantages d’un tableau électrique triphasé
Un tableau électrique triphasé est particulièrement intéressant dès que tu dois alimenter plusieurs équipements, des machines, un atelier, une pompe, un chauffage important ou une habitation avec des besoins élevés. L’intérêt principal, c’est de mieux répartir la puissance disponible sur trois phases au lieu d’une seule. Concrètement, cela permet de limiter la surcharge d’un circuit unique et d’obtenir une alimentation plus stable.
Dans les faits, le triphasé est souvent choisi pour les installations où la puissance appelée est importante ou évolutive. Les moteurs triphasés démarrent et fonctionnent généralement mieux, avec un couple plus régulier et moins de pertes. C’est aussi un vrai atout quand tu veux alimenter plusieurs usages sans faire exploser l’intensité sur une seule ligne.
Dimensions et taille des tableaux électriques triphasés
La taille d’un tableau électrique triphasé ne se choisit pas au hasard. Elle dépend du nombre de départs, du type de protections, de la place nécessaire au câblage et de la marge d’évolution que tu veux garder. Si tu es dans une situation où l’installation peut s’agrandir, il vaut mieux prévoir un coffret un peu plus généreux que de le remplir au maximum dès le départ.
Concrètement, un tableau trop petit complique le passage des conducteurs, augmente le risque d’erreur de raccordement et rend la maintenance pénible. À l’inverse, un tableau correctement dimensionné laisse de l’espace pour travailler proprement, ventiler les composants et ajouter un circuit plus tard si besoin.
Equilibre du tableau électrique triphasé
Le bon equilibre entre les phases est l’un des points les plus importants en triphasé. Si une phase supporte beaucoup plus de charge que les deux autres, tu crées un déséquilibre. Dans la pratique, cela peut entraîner une montée en température, une baisse de performance et, dans certains cas, des déclenchements de protection ou une usure prématurée du matériel.
Ce que cela change pour toi, c’est très concret : un tableau équilibré fonctionne mieux, chauffe moins et sollicite moins les composants. En général, on cherche à répartir les gros consommateurs sur des phases différentes, tout en gardant une logique cohérente avec l’usage réel des appareils.
Comment équilibrer les charges entre les phases
Équilibrer les charges, ce n’est pas faire du “50/50/50” à tout prix. Il faut plutôt répartir intelligemment les équipements selon leur puissance, leur usage simultané et leur comportement au démarrage. Par exemple, un moteur, un chauffage électrique et un atelier ne se gèrent pas exactement de la même façon qu’un ensemble de prises domestiques.
Dans la pratique, commence par lister tous les circuits, puis note leur puissance ou leur intensité. Ensuite, répartis les gros consommateurs sur des phases différentes. Si tu as plusieurs circuits de faible puissance, tu peux les regrouper de façon à lisser la charge globale. L’objectif est d’éviter qu’une phase soit nettement plus sollicitée que les autres sur la durée.
Choisir les bons composants pour garder l’équilibre
Le choix des composants joue un rôle direct dans la stabilité du tableau. Disjoncteurs, interrupteurs différentiels, borniers, câbles et répartiteurs doivent être adaptés au courant nominal de chaque circuit. Si un élément est sous-dimensionné, il devient un point faible. S’il est mal réparti, il peut déséquilibrer toute l’installation.
On constate souvent que les problèmes viennent moins du tableau lui-même que d’un mauvais assemblage des protections et des départs. Il est donc recommandé de vérifier la cohérence entre la puissance appelée, la section des conducteurs et le calibre des protections. C’est ce trio qui sécurise réellement l’installation.
Quand faut-il mesurer ou surveiller le déséquilibre ?
Si ton installation alimente des machines, des ateliers ou des usages variables selon les heures, la surveillance devient utile. Dans certains cas, un simple contrôle visuel ne suffit pas. Il peut être pertinent de mesurer les intensités sur chaque phase avec un appareil adapté pour repérer un déséquilibre réel et non supposé.
En pratique, cette vérification est particulièrement utile lorsque les déclenchements sont intermittents, que certains appareils chauffent anormalement ou que tu ajoutes de nouveaux circuits. Plus tu anticipes, plus tu évites les corrections en urgence.
Les dimensions requises pour un fonctionnement optimal du tableau électrique triphasé
Pour qu’un tableau électrique triphasé fonctionne correctement, il doit offrir assez de place pour les protections, les raccordements et la circulation de l’air. La profondeur est importante pour accueillir les appareillages sans forcer sur les conducteurs. La largeur compte pour organiser proprement les modules. La hauteur, elle, doit permettre un câblage lisible et une ventilation suffisante.
Le schéma électrique est essentiel pour définir ces dimensions. Plus le nombre de départs augmente, plus il faut prévoir de l’espace. Si tu négliges ce point, tu risques de te retrouver avec un coffret difficile à raccorder, mal ventilé et compliqué à faire évoluer.
Ce qu’il faut vérifier avant de choisir le coffret
Avant d’acheter ou de remplacer un tableau, regarde le nombre de circuits actuels, les protections à intégrer et la réserve nécessaire pour les extensions futures. Vérifie aussi l’encombrement des borniers, des peignes d’alimentation et des câbles de forte section. Ce sont souvent ces éléments qui font la différence entre un tableau pratique et un tableau saturé.
Dans la majorité des cas, prévoir un peu de marge coûte moins cher que de devoir refaire le coffret plus tard. C’est une logique simple, mais elle évite bien des interventions inutiles.
Les précautions à prendre lors de l’installation d’un tableau électrique triphasé
Lors de l’installation d’un tableau électrique triphasé, la première précaution consiste à vérifier que la charge totale reste compatible avec l’alimentation disponible. Si la puissance installée dépasse les capacités du tableau ou de l’abonnement, tu t’exposes à des coupures et à une installation instable.
Il faut aussi contrôler la qualité de la mise à la terre, le dimensionnement des protections contre les surintensités et la cohérence des sections de câbles. Concrètement, un tableau bien installé ne se contente pas de “fonctionner” : il doit fonctionner de façon sûre, durable et conforme.
Autre point souvent sous-estimé : l’emplacement du tableau. Il doit rester accessible, dégagé et protégé. Si le coffret est placé dans un endroit humide, trop chaud, mal ventilé ou difficile d’accès, tu compliques la maintenance et tu augmentes les risques de dégradation.
Les erreurs fréquentes à éviter
La première erreur, c’est de sous-dimensionner le tableau en pensant gagner de la place. En réalité, tu perds en lisibilité, en sécurité et en évolutivité. La deuxième erreur, c’est de répartir les charges “à l’œil” sans calculer les intensités réelles. La troisième, c’est d’oublier la ventilation ou de serrer les conducteurs au maximum, ce qui favorise l’échauffement.
On voit aussi souvent des installations où les protections ne sont pas cohérentes avec la section des câbles. C’est un vrai problème, car une protection mal choisie ne protège plus correctement l’installation. Si tu rencontres ce cas, il faut corriger le dimensionnement avant d’aller plus loin.
Les normes et réglementations en vigueur concernant les tableaux électriques triphasés
Les tableaux électriques triphasés doivent respecter des normes et réglementations strictes, parce qu’on parle ici de sécurité des personnes et de fiabilité de l’installation. Les règles applicables encadrent notamment le choix des protections, l’accessibilité, la mise à la terre, la tenue des équipements et l’organisation des circuits.
Dans la pratique, le respect des normes ne sert pas seulement à “être conforme sur le papier”. Il permet surtout de réduire les risques de choc électrique, de surchauffe, de court-circuit et de mauvaise exploitation du tableau. Si tu hésites sur un point technique, il est recommandé de vérifier la règle applicable plutôt que d’improviser.
Les boîtiers doivent aussi être adaptés à leur environnement : résistance mécanique, tenue à la corrosion, protection contre la poussière ou l’humidité selon le cas. Dans certains environnements spécifiques, les exigences sont plus strictes. Ce point est important, car un coffret mal choisi vieillit mal et peut devenir un point faible de toute l’installation.
Conseils pour entretenir et vérifier régulièrement votre tableau électrique triphasé
Un tableau électrique triphasé ne se pose pas puis s’oublie. Comme toute installation technique, il doit être contrôlé régulièrement. En pratique, un simple contrôle périodique permet souvent de repérer un bornier desserré, un signe de chauffe, une anomalie de répartition ou un composant vieillissant avant que cela ne devienne une panne.
Si tu veux garder une installation fiable, voici les vérifications les plus utiles :
- Surveille la charge de chaque circuit et repère les déséquilibres entre phases.
- Contrôle l’état des câbles, prises, fiches et connexions visibles.
- Vérifie les signes d’échauffement, d’oxydation ou de corrosion.
- Teste régulièrement les dispositifs de protection contre les surintensités.
- Assure-toi que les éléments usés ou défectueux sont remplacés rapidement.
- Garde une réserve d’espace pour les évolutions futures de l’installation.
- Fais contrôler l’installation si tu constates des déclenchements répétés ou une chauffe anormale.
Dans les faits, une maintenance régulière coûte peu comparée au prix d’une panne, d’un arrêt de production ou d’un risque électrique. Si tu veux fiabiliser ton installation sur le long terme, c’est clairement un réflexe à adopter.
FAQ
Quels sont les avantages d’un tableau électrique triphasé ?
Un tableau électrique triphasé permet de mieux répartir la puissance, d’alimenter des équipements plus gourmands et de limiter les surcharges sur une seule phase. Il est aussi particulièrement adapté aux moteurs et aux installations professionnelles. Dans la pratique, cela améliore la stabilité et la capacité de l’installation.
Comment équilibrer les charges entre les phases ?
Tu dois répartir les circuits en fonction de leur puissance réelle et de leur usage simultané. L’idée est d’éviter qu’une phase soit beaucoup plus sollicitée que les autres. Concrètement, on commence par lister les appareils les plus puissants, puis on les répartit sur des phases différentes.
Comment équilibrer le tableau électrique triphasé ?
Il faut répartir les départs de façon cohérente et vérifier les intensités sur chaque phase. Si besoin, un contrôle avec un appareil de mesure permet d’identifier un déséquilibre. En pratique, on ajuste ensuite la répartition des circuits pour lisser la charge.
Quelles sont les dimensions requises pour un fonctionnement optimal du tableau électrique triphasé ?
Les dimensions dépendent du nombre de circuits, des protections, du câblage et de la réserve d’évolution. Le coffret doit offrir assez de place pour raccorder proprement les conducteurs et laisser circuler l’air. Si le tableau est trop petit, il devient vite difficile à maintenir et à faire évoluer.
Les tableaux électriques triphasés sont-ils soumis à des normes et réglementations ?
Oui, ils sont soumis à des normes et réglementations strictes. Ces règles encadrent la sécurité, le choix des protections, la mise à la terre et l’implantation du coffret. Elles servent à limiter les risques électriques et à garantir une installation conforme.
Comment entretenir et vérifier régulièrement votre tableau électrique triphasé ?
Il faut contrôler la charge, l’état des connexions, les signes d’échauffement et le bon fonctionnement des protections. Une vérification périodique permet aussi de repérer l’usure ou la corrosion. Dans la pratique, cela évite beaucoup de pannes et améliore la durée de vie de l’installation.
